LDP-100棕化剂适用于镭射钻孔前处理棕化流程的。

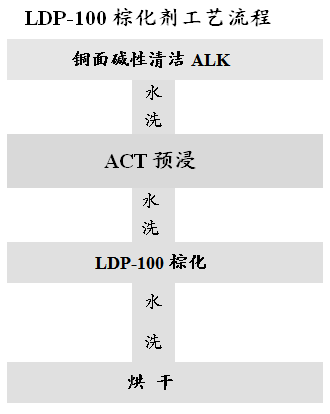

。线路板表面的铜面在经过微蚀、、、
、碱性清洁和活化后进入该槽中被处理成棕色且表观均匀的有机金属层。。此有机金属层的微观粗糙结构和均匀棕色外观提升了铜面对镭射能量，，，，尤其是二氧化碳镭射能量的吸收。
。。

LDP-100应用于镭射钻孔前处理具有溶铜量高，，，棕化后外观均匀稳定，，，，药水操作范围广等特点。。

特点：

• 在铜表面生成有机金属覆盖层，
  ，，，颜色均匀一致；

• 基于硫酸双氧水体系的铜晶格间咬蚀，，
  ，优化了微观结构进而提升对激光能量的吸收效率；

• 铜离子容忍度高达40g/L，，，，稳态运行可控制38g/L；

• 孔径一致，，圆度稳定；

• 孔口溅出的铜渣少；

• 操作范围较宽，，药水管控简单。
  。

1. 设备要求及建议

2. 配槽

配槽步骤：

• 加入CW水
  ，，，喷淋循环清洗半小时以上，，排走；

• 加入5%NaOH溶液，，，喷淋循环清洗一小时以上
  ，
  ，排走；

• 加入CW水
  ，，
  ，，喷淋循环清洗半小时以上，，排走；

• 加入5%硫酸溶液，，，喷淋循环清洗半小时以上
  ，，排走
  ；

• 加入纯水
  ，，喷淋循环清洗半小时以上
  ，，，排走，，重复至电导率＜10μS/cm
  ；

• 加入纯水至2/3工作体积，，，按照6%体积比加入50%的硫酸，，，按照3%体积比加入50%的双氧水；

• 按8%体积比加入LDP-100铜面微蚀剂；

• 加纯水至标准液位；

3. 操作参数

镭射钻孔棕化剂LDP-100的控制参数：

4. 流程控制与维护

LDP-100镭射钻孔棕化剂使用时，
，，，根据硫酸或双氧水补充量按照一定比例添加调整，，，，50%双氧水与LDP-100的补充比例为1:2（体积比），，，配备稳态运行的系统可使用硫酸
、、
、、双氧水与LDP-100棕化剂按照一定比例调配成补充液，，，参考比例(（体积比）为，，
，
，50%硫酸:50%双氧水:LDP-100=20:8:16（即50%硫酸开20%v/v、、
、、50%双氧水开8%v/v，，，，LDP-100开16%v/v作为补充液）。。以上补充液在微蚀量2μm/min的情况下，，
，，自动添加设定参考值为1㎡做板量补充400~700ml.

对于手动补充药水的生产线，，硫酸
，，
，，双氧水和LDP-100的补充比例仍可按照50%硫酸:50%双氧水:LDP-100=20:8:16的比例补充，，，即每补充1L质量浓度为50%的双氧水，，同时补充2L LDP-100棕化剂和2.5L质量浓度为50%的硫酸。。。
。

注意：对于主缸以及前后的水洗缸
，，都要求采用去离子水。
。氯离子含量应控制在5ppm 之内。。
。

5. 产品特性及储存条件

镭射钻孔棕化剂LDP-100：

比 重
：        1.03±0.05 g/ml

外 观
：        淡黄色透明液体

储存条件：    储存于阴凉地方，，，避免阳光直接照射；存放在密闭容器中；必须远离任何碱性、
、易燃性、、、、易氧化性物质。。。。

6. 安全指引

避免直接接触此化学品
；操作时需要保护衣物及戴上化学手套、、安全眼镜等。。

勿吸入其蒸气。。

被污染的衣物重新使用前需要清洗干净。。

在使用或需要接触到此化学品前
，，请仔细阅读相关的《化学品安全技术说明书》（Material Safety Data Sheet，，，，MSDS）。。。相关资料请向东莞尊龙时凯电子材料有限公司技术人员索取
。
。。

7. 分析方法

7.1   Cu2+含量

分析试剂：

·   pH=10缓冲液

·   0.1M-EDTA标准溶液

·   0.1%PAN指示剂

分析步骤：

·   准确移取 1 毫升的样品至洁净的 250ml 锥形瓶中；

·   加入约 50-100ml 去离子水，，20ml  pH=10缓冲液，，加3-5滴PAN指示剂；

·   以 0.1M-EDTA 标准溶液滴定上述溶液，，，当溶液颜色由深蓝色变成浅绿色为终点，，，，记录滴定体积V ml。
。

计算方法
：

·    Cu2+（g/L）= V×6.354

7.2   50%硫酸含量

分析试剂
：

·   0.1M-NaOH标准溶液

·   0.1%甲基橙指示剂

分析步骤：

·   准确移取 1 毫升的样品至洁净的 250ml 锥形瓶中
；

·   加入约 50-100ml 去离子水
，，加3-5滴甲基橙指示剂；

·   以 0.1M-NaOH 标准溶液滴定上述溶液
，，，，当溶液颜色由红色变成黄色为终点
，，，，记录滴定体积V ml。。。。

计算方法：

·   50%H2SO4（ml/L）= V×7

7.3   50%双氧水含量

分析试剂：

·   0.1N-KMnO4标准溶液

·   50%硫酸溶液

分析步骤：

·   准确移取 1 毫升的样品至洁净的 250ml 锥形瓶中；

·   加入约 50-100ml 去离子水，，，，加10ml 50%硫酸溶液；

·   以 0.1N-KMnO4标准溶液滴定上述溶液，，，，当溶液颜色由无色变成粉红色为终点，
，，，记录滴定体积V ml。。。
。

计算方法：

·   50%H2O2（ml/L）= V×2.862

7.4  棕化剂LDP-100浓度测定

分析试剂:

棕化剂 LDP-100

分析步骤：

·   取0.1ml的槽液样品放入100ml的容量瓶中，，，用纯水稀释至相应刻度，，充分的混合。。。。

·   用紫外-可见分光光度仪在波长259nm处以纯水做参比测定其吸光度，，，记录为E1。。

计算方法:

   槽液LDP -100浓度（ml/L）=（E1/ 0.23）×80-Cu2+（g/L）

计算举例：

当槽液按照以上步骤稀释后，，
，所测出吸光度为0.287，，且铜离子浓度为20g/L时，
，，槽液中LDP-100浓度（ml/L）=（0.287/0.23）×80-20=79.8ml/L
